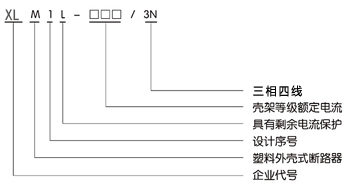

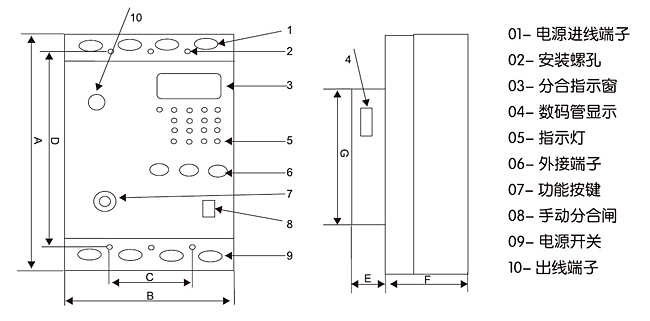

| 框架规格 | 外形尺寸（mm） | 安装尺寸（mm） | 安装孔直径（mm） | |||||
| A | B | E | F | G | C | D | ||
| 100A | 231 | 121 | 45 | 62 | 170 | 60 | 211 | 4 |
| 250A | 240 | 140 | 45 | 84 | 177 | 70 | 202 | 4 |
| 400A | 336 | 197 | 82 | 99 | 246 | 96 | 272 | 6 |
| 630A | 355 | 228 | 76 | 106 | 261 | 116 | 285 | 6 |
| 800A | 355 | 228 | 76 | 106 | 261 | 116 | 285 | 6 |

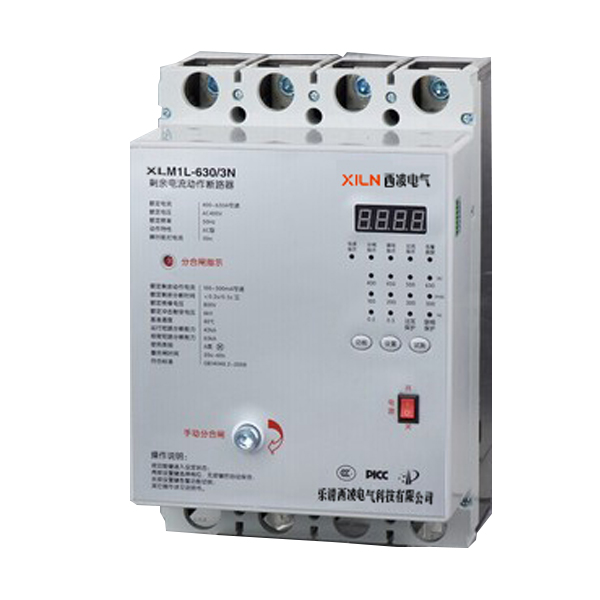

● 额定绝缘电压：800V；
● 额定电流：100A壳架 40A、63A、80A、100A；
250A壳架 100A、160A、200A、250A；
400A壳架 250A、315A、350A、400A；
630A壳架 400A、450A、500A、630A；
800A壳架 500A、630A、700A、800A；
备注：同一壳架等级内的四个电流档位的电流安数也可由用户定制，实际请以产品标牌标明的数值为准。
● 额定频率：50Hz；
● 额定剩余动作电流：（单台漏电断路器上只选用四个档位）
50/75/100/150/200/300/500/800/1000mA；
备注：4个档位值请以产品标牌上标明的数值为准。
● 突波漏电动作值：≤50mA；
● 额定剩余不动作电流：0.5l△n；
● 额定分断时间：＜0.2s/＜0.3s/＜0.5s（单台漏电断路器上可选用2个档位）；
● 延时重合闸时间：20s~60s自动重合一次；
● 欠压动作值：单相160V±5%；
● 过压动作值：单相280V±50%（可关闭）；
● 缺相保护：ABC三相中任意一相缺相时动作（可关闭）；
功能模块电源直接取自主回路三相电源，完全避免了断相而剩余电流保护不工作的问题。
● 动作特性分类：AC型；
● 产品使用类别：A类（延时/瞬时二段保护）；
● 基准温度：40℃；
● 额定极限短路分断能力及额定剩余接通分断能力（见表1）；
● 过电流脱扣器保护特性（见表2）；
● 产品符合GB14048.2国家标准。
| 壳架等级额定电流（A） | 额定极限短路分断能力lcu（有效值kA） | 额定运行短路分断能力lcs（有效值kA） | 额定剩余接通分断能力l△n（有效值kA） |
| 100 | 35 | 22 | 8.75 |
| 250 | 50 | 35 | 12.5 |
| 400 | 50 | 35 | 12.5 |
| 630 | 65 | 50 | 16.25 |
| 800 | 65 | 50 | 16.25 |
|
周围空气温度 -5℃~+40℃ |
试验电流 | 脱扣时间 | 状态 |
| 1.05ln | 2h内不脱扣 | 冷态开始 | |
| 1.30ln |
2h内脱扣 |
热态开始 | |
| 任何合适温度 | 10lmax | ＜0.2s | 冷态开始 |
注：ln过电流设定值 lmax 壳架等级电流
